합성버팀대

공법소개

합성버팀대 공법

(특허 제 10-1354857호)

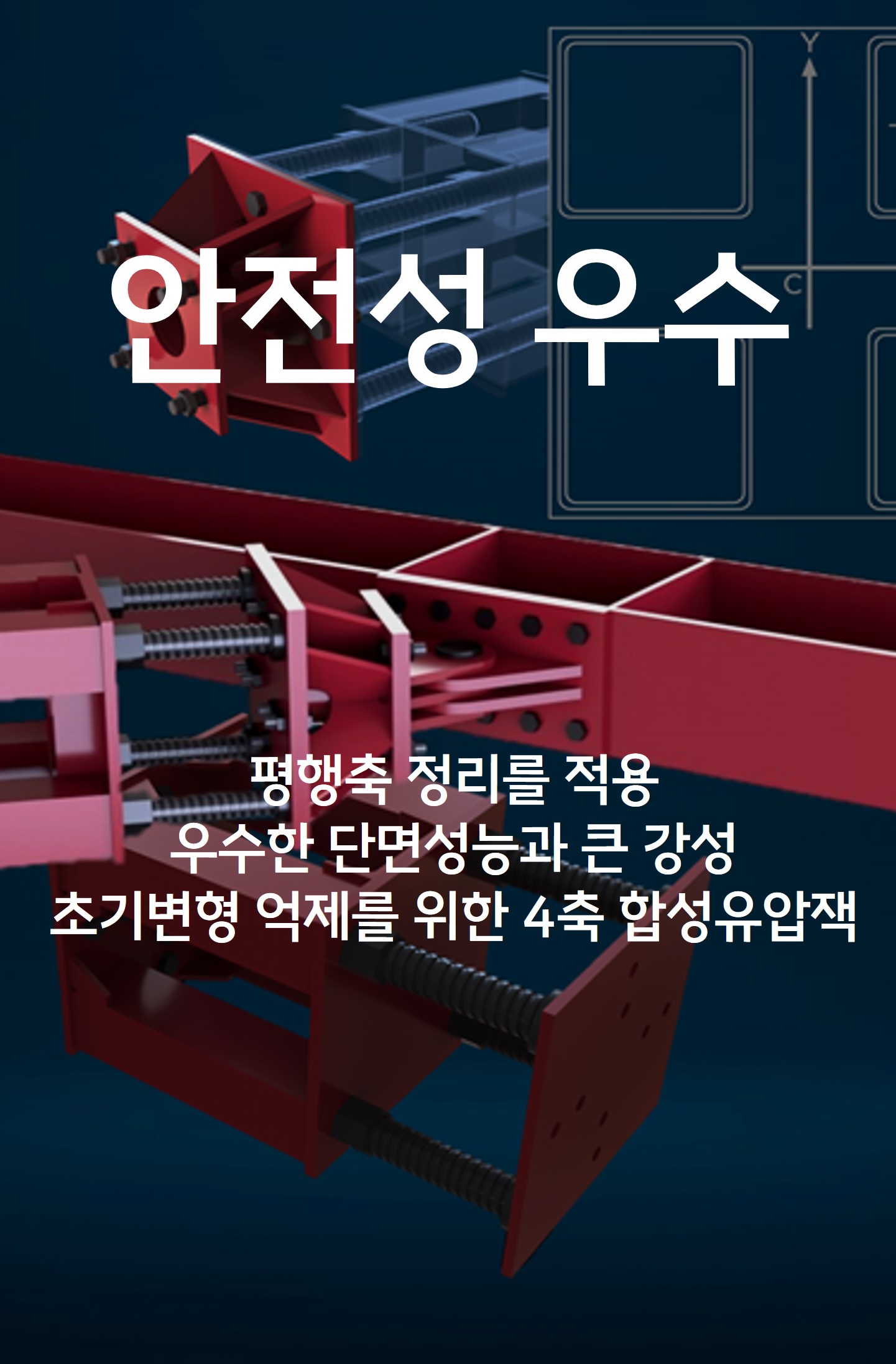

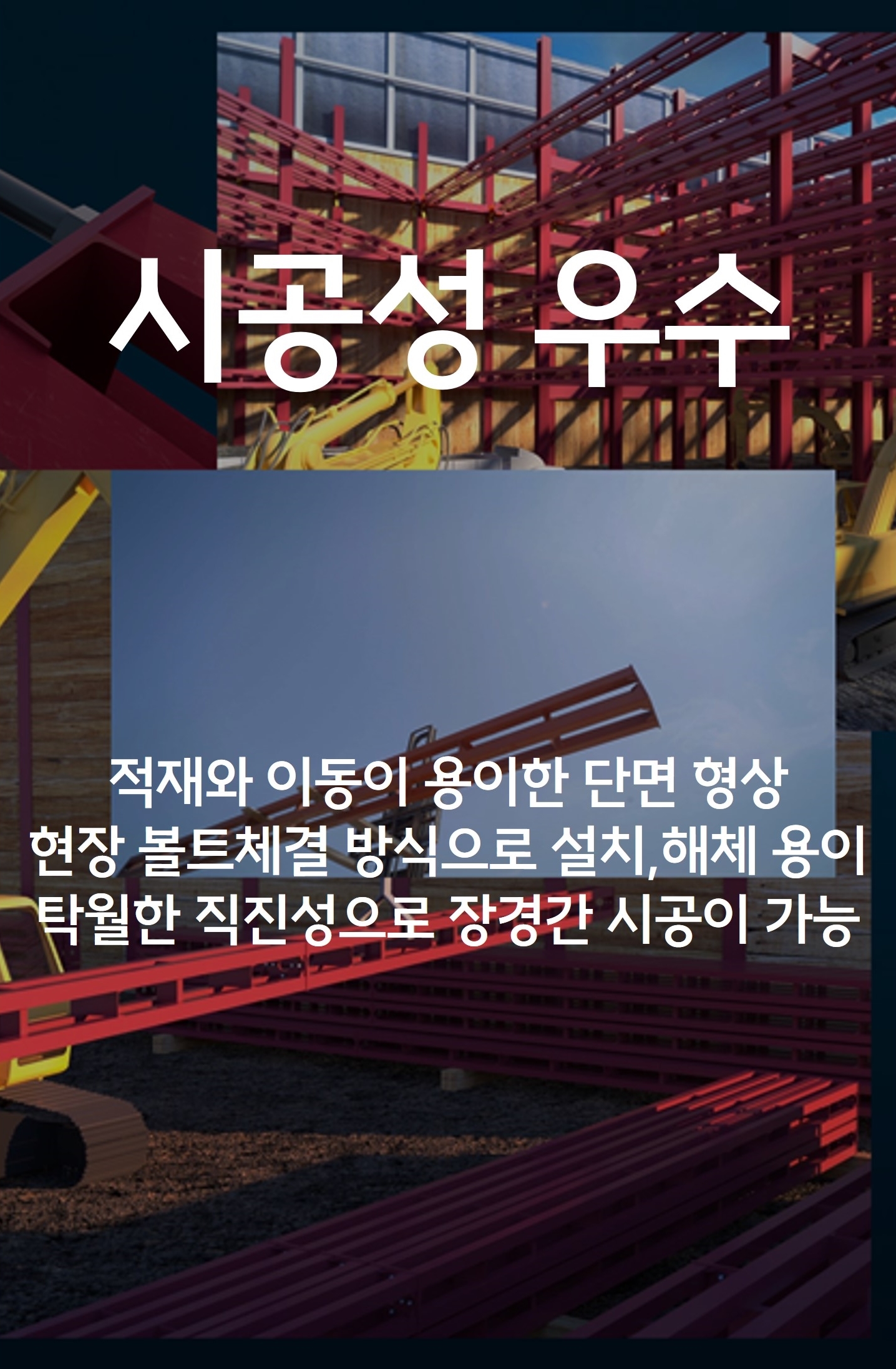

합성버팀대 특징

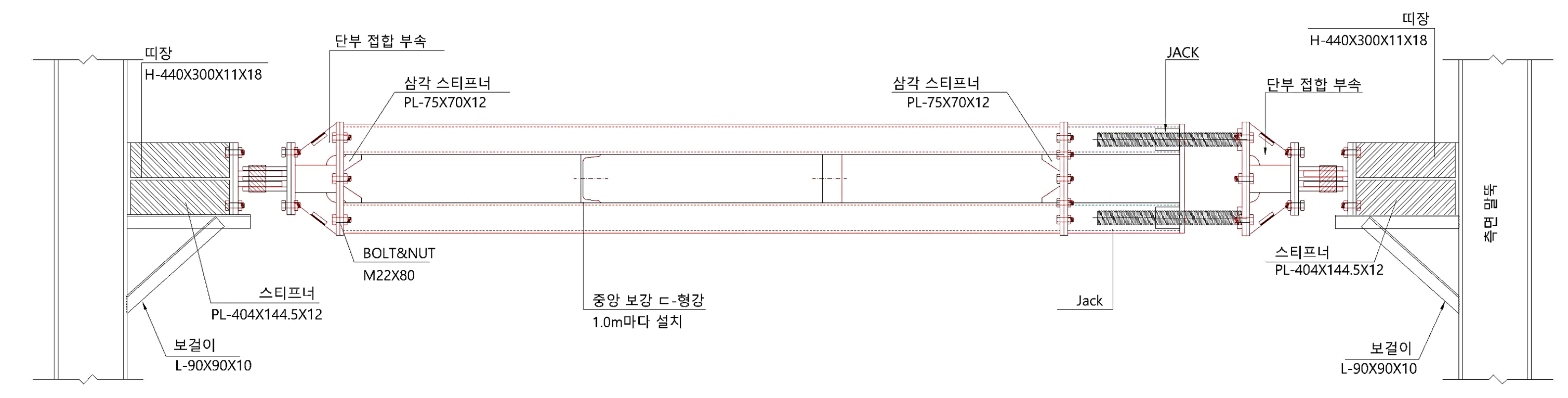

합성버팀대 구성

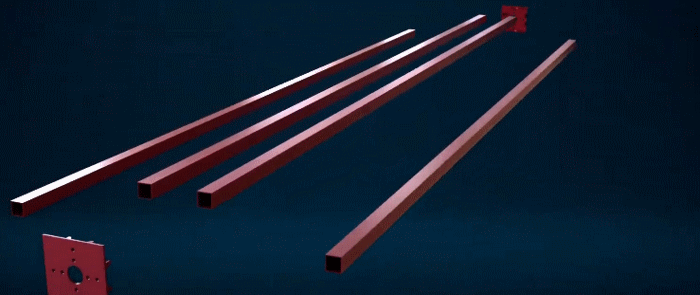

합성사각강관

소형사각강관합성 → 단면계수 증가

• 최대 단면성능 확보

• 플랜지 구조로 결합용이, 장경간가능

• 운반설치가 용이한 사각단면
• 약축보강이 필요없음

4축 유압Jack

버팀대와 Jack 결합 → 길이조절 용이

• 50cm이하 길이 조정 용이

• 별도의 Jack 설치 불필요

• 큰 토압 작용구간에 적용

• 중앙설치 가능

단부연결장치

버팀대와 띠장 연결 → 안정된 구조 형성

• 단부의 안전한 결합

• 모서리 주 변형 부위 집중 보강

• Jack과 결합 수 있는 구조

• 철판 제작되어 깨지지 않음

합성화타

버팀대와 띠장연결 → 각도조절 용이

• 띠장에 고정되는 흰지와 단부에 고정

• 확장부 볼트 및 너트에 연결

• 버팀대가 경사지게 설치 가능

• 코너에서도 각도조절을 통한 설치

합성버팀대 원리

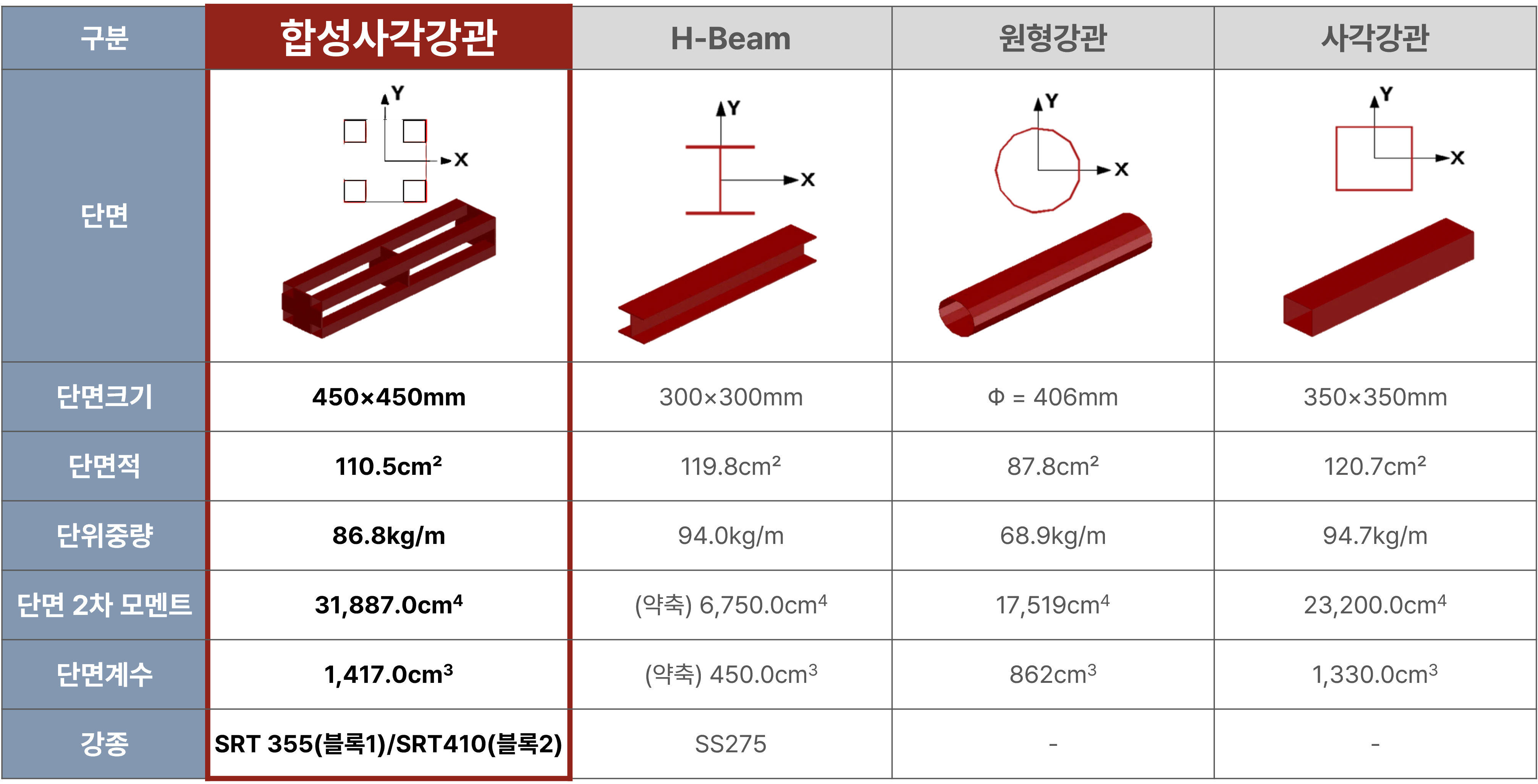

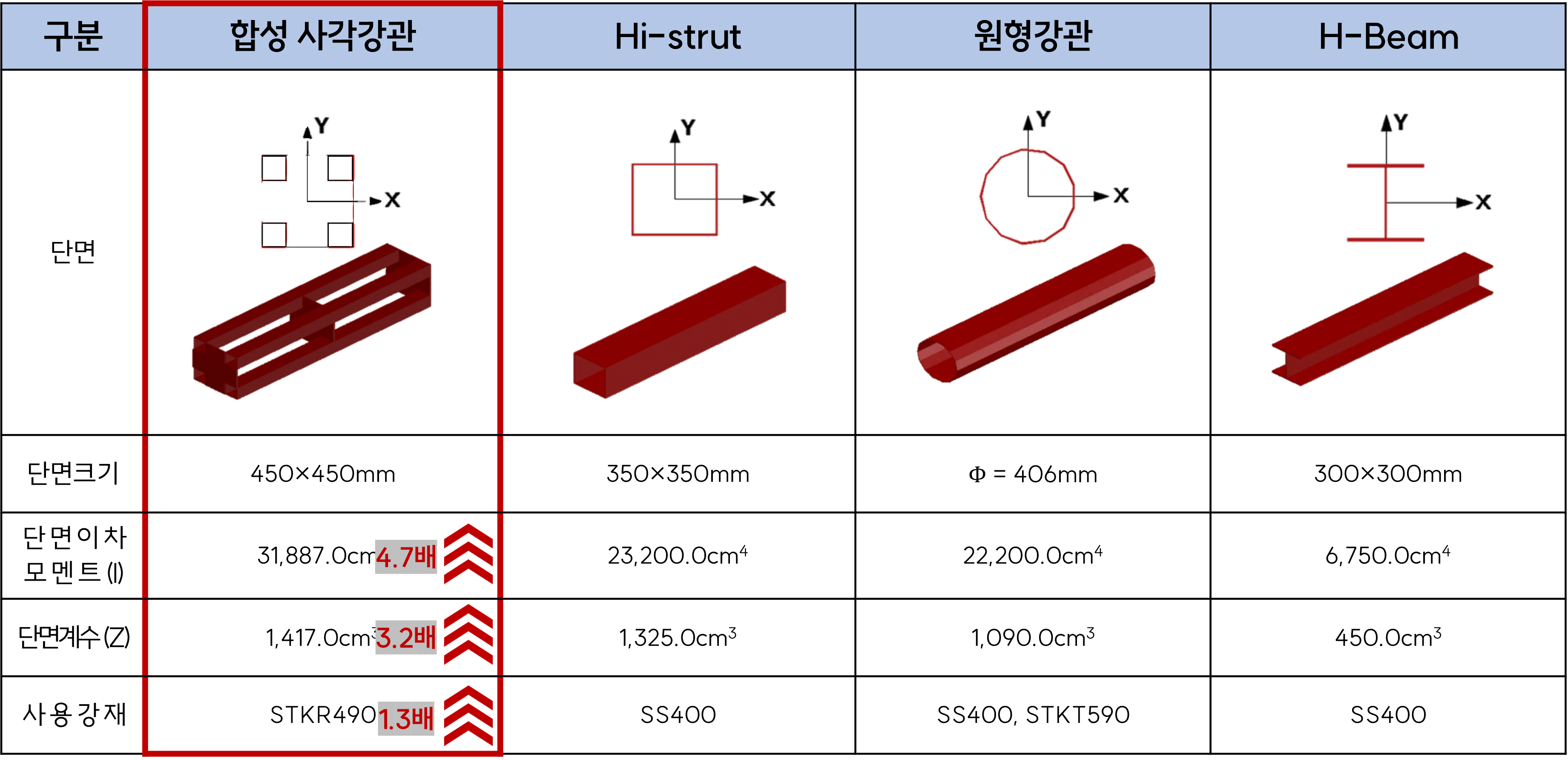

구조성능비교

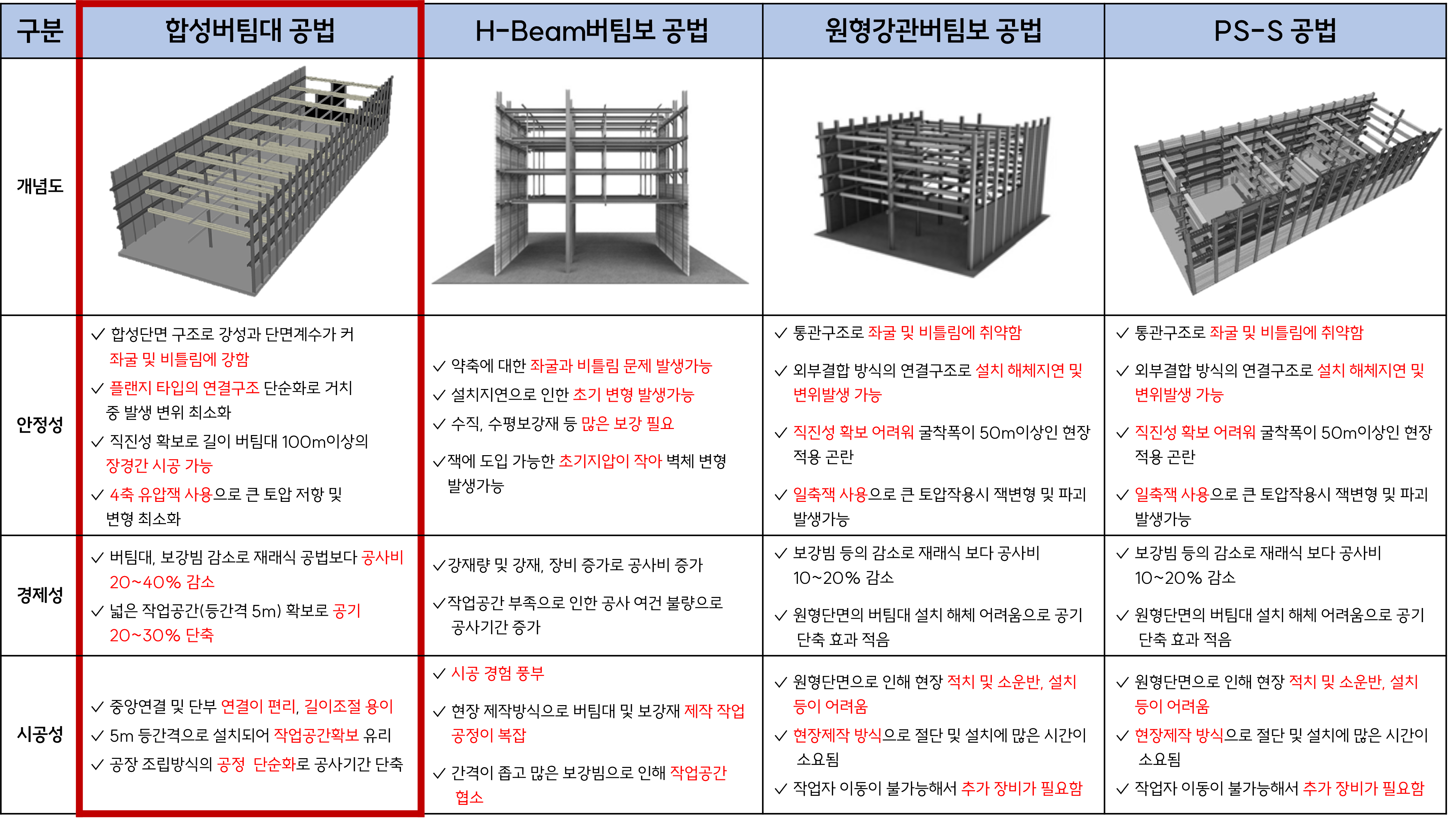

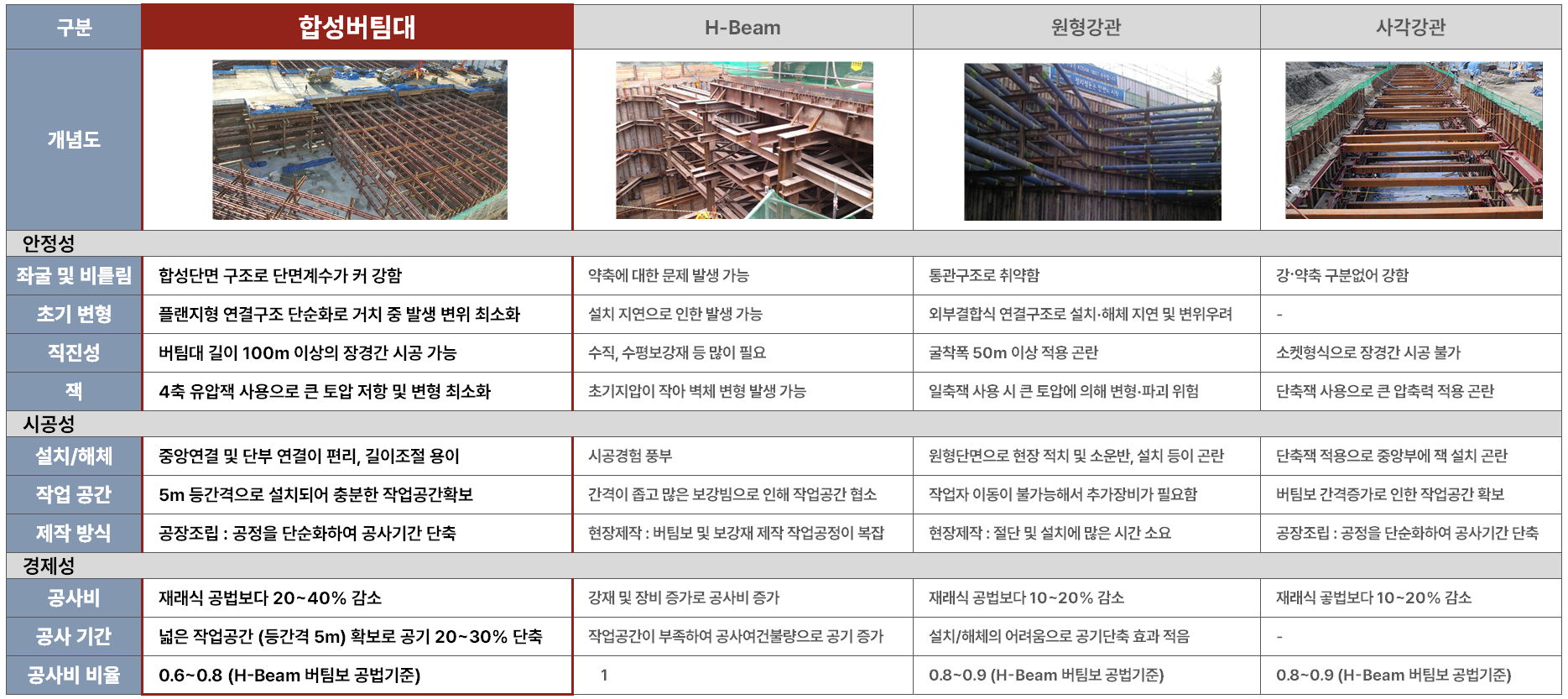

공법 비교
